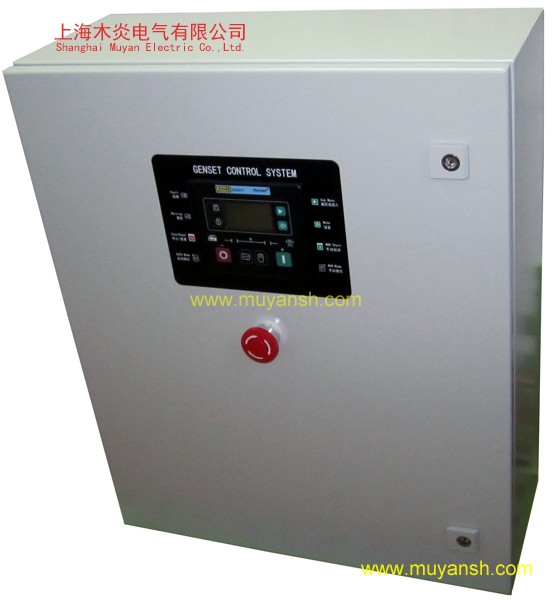

豪华型全功能GU3311A双电源自动切换柜，以专用的GU3311A双电源智能控制器为核心，配套专业的PC级ATS自动切换开关为主体，采取模块化设计思路，布线合理，外部接线简单，操作、安装和后期维护方便。其基本功能是：备用发电机组自动启动，双电源供电自动切换，集发电机组保护、监测、控制于一体，基本实现机房无人值守功能。切换柜具有丰富的扩展功能和自定义设置，满足多种类型的发电机组，如柴油发电机组、燃气发电机组、ECU动力发电机组等，以适应多种场合环境下不间断电源供应的要求。
一、基本功能说明
1、机组自启动：检测市电异常信号，切换柜发出信号启动发电机组。
2、自动切换：发电机组运行正常之后，控制柜自动切换到发电机组供电状态。
3、发电机组运行状况监测：采用128*64点阵全液晶面板显示显示发电机组运行数据和故障报警，当机组出现高水温、低油压、电压超限(过压、欠压)、转速超限（超速、欠速）、缺相、过电流时，控制器报警提示，如超过自定义参数极限，机组自动停机保护。
4、当市电恢复正常供电后，切换柜自动切换回市电供电状态，发电机组经过设定的内部程序，自动冷却停机。
5、发电机组自动/手动工作方式选择：特殊情况下需要手动操作发电机组，可以通过控制器按键，设定为手动工作方式，人为手动控制发电机组的启动和停机。在控制器设定为手动状态下，ATS开关不能自动切换；
6、ATS开关自动/手动工作方式选择：特殊情况下需要手动切换供电回路，可以通过ATS开关控制钥匙，设定为手动工作方式，然后利用配套的转换手柄进行手动切换。当ATS开关设定在自动工作方式下，I路市电输入为高优先级。
7、ATS开关强行置零：特殊情况下需要同时切断市电和发电的双回路，可在ATS开关设定在手动方式时，利用配套手柄强制置“零”位，同时切断市电和发电两路电源。
8、自动浮充充电(选配)：切换柜可选配内置浮充充电器，只要有正常市电输入，就对发电机组启动蓄电池进行自动浮充充电，保障蓄电池处于随时可用的状态，避免紧急状态下由于蓄电池亏电而无法启动发电机组。当发电机组启动后，切换柜自动断开浮充充电回路。
9、紧急停机按钮：当发生异常状况需要紧急停机时，按下该自锁按钮后，控制器无条件断开油门输出，油门继电器断电，发电机组紧急停机；顺时针旋转该按钮后，自动弹出复位。
二、控制面板功能及操作简介
整个面板分三部分：LCD显示测量参数及运行状态、公共警告/故障指示灯、操作按键和控制模式选择键。128×64的点阵LCD能同时显示多行的数据信息，LCD的背光功能，令操作者在白天或黑夜等任何时候都能清楚看到信息，按任意键后一定时间会自动关闭背光。液晶（LCD）显示及其控制键为操作者提供一个友好操作界面，方便操作者读取信息和设定运行参数。
1、测量显示数据：
※市电相电压 ：相--零电压L1-N，L2-N，L3-N；
※市电线电压： 线--线电压L1-L2，L2-L3，L3-L1；
※市电频率 Hz：L1--N相电压信号自动计算转换；
※发电三相相电压：相--零电压L1-N，L2-N，L3-N；
※发电三相线电压：线--线电压L1-L2，L2-L3，L3-L1；
※发电频率 Hz：L1--N相电压信号自动计算转换；
※发电三相电流：电流互感器接在发电端测量I1，I2，I3；
※发电总有功功率ΣP：电流互感器接在发电端测量数据；
※发电总无功功率ΣQ：电流互感器接在发电端测量数据；
※发电平均功率因数PF(AV)：电流互感器接在发电端测量数据；
※发动机转速RPM：信号来自发动机的速度传感器、发电电压频率转换或ECU数据；
※发动机油压Bar/PSI：信号来自发动机的油压传感器或ECU数据，如果传感器为开关量类型，则不显示具体压力数值，只提供低油压报警/停机功能；
※发动机温度℃/℉：信号来自发动机的温度传感器或ECU数据，如果传感器为开关量类型，则不显示具体温度数值，只提供高温报警/停机功能；
※辅助传感器：模拟量扩展，可自定义；
※电池电压Vdc：来自于发电机组启动蓄电池，如选配有浮充充电器，则显示为浮充电压；
※发电机组运行时间Hour：发电机组运行时间累计。
※※可订制为电流互感器接在负载端测量电流数据，用以市电/发电双显示：三相电流、有功功率、无功功率、功率因素等参数。
2、控制器按键说明：
故障指示灯：当控制器发生停机故障时，故障指示灯亮。
警告指示灯：当控制器发生警告或停机故障时，指示灯亮。
翻页键：翻页信息显示/连续按此键两秒进入/退出参数设置菜单。
消声键/灯测试：当控制器发生警告或故障时，报警蜂鸣器响，按此键响声停止；再按此键，则取消消声功能，如控制器仍处在故障状态，报警蜂鸣器继续响。消声功能有效时，LCD显示消声符号。连续按此键2秒，所有指示灯同时亮。
发电正常指示灯：当发电正常时，即发电电压和频率分别达到带载电压和带载频率后，指示灯亮。
发电合闸指示灯：当发电开关合闸，发电供电时，指示灯亮；当发电合闸失败时指示灯闪亮。
市电正常指示灯：当市电正常时，即市电电压和频率在设置的高低极值范围内，指示灯亮。
市电合闸指示灯：当市电开关合闸，市电供电时，指示灯亮；当市电合闸失败时指示灯闪亮。
自动模式键/指示灯：此键用于自动操作模式设置，控制器运行于自动模式时，键上侧LED指示灯亮。控制器根据市电故障（遥开信号）有效与否，来控制发电机组启动运行与停止。
手动模式键/指示灯：此键用于手动操作模式设置，控制器运行于手动模式时，键上侧LED指示灯亮。控制器通过开启键和停机键来手动控制发电机组启动运行与停止。
开启键/参数设置增加“+”键：此键用于手动启动运行发电机组。当控制器设置在手动操作模式时，按此键可启动发电机组。当进入参数设置操作时，此键用于增加数值/向下移动选择。
停机/复位键/参数设置减少“-”键：此键用于手动停止发电机组，控制器设置在手动操作模式时，长按此键两秒以上，可停止发电机组。如果有故障输出，按此键控制器可解除故障停机锁定。当进入参数设置操作时，此键用于减少数值/向上移动选择。不管控制器运行于何种模式，“停机键”均有效。在“自动”或“测试”模式时，长按此键两秒以上，可停止发电机组，控制器同时自动从其它模式转换为手动操作模式。
三、切换柜参数及安装
1、工作环境：环境空气温度-20℃～ 70℃。
2、防护等级：最高IP65，可订制。
3、箱体尺寸：500mm（宽）×600mm（高）×210mm（厚），可订制。
4、开门方式：柜门合页在左侧，钥匙右侧，双金属锁匙，可订制。
5、安装方式：挂壁式安装。箱体附带4个安装挂件，可用8mm膨胀螺栓钻墙固定。
6、ATS开关额定电流：100A，可订制。
7、ATS开关额定线电压：440VAC/三相四线；频率：50Hz。
8、ATS开关驱动电源：单相220VAC。
9、直流控制回路电压：12VDC。
10、发电机组选择：适用于额定电流100A及以下，额定线电压400VAC及以下的三相四线柴油发电机组、燃气发电机组，也可以通用于单相两线230VAC的发电机组。发电机组必须配备完善的起停控制继电器或者电磁阀，油门及转速控制为机械类或电子类的自动调节方式，保护传感器为开关量或者电阻量传感器。可订制为ECU动力发电机组专用切换柜。
四、订制说明
1、鉴于双电源自动切换柜配置方案选型的灵活性和单一订制的特殊性，以上切换柜简介仅供客户选型时参考，切换柜所具有的基本功能、扩展功能、布局尺寸、IP防护等级，均可以按照客户要求订制，最高防护等级可达IP65。
2、如因切换柜元器件产品升级，或者因设计的更新优化而造成切换柜参数及外观的改动，恕不另行通知。切换柜详细的参数设置和操作方法，请参阅配套的操作手册和使用说明书。
