经济型实用型GU3303A双电源自动切换柜，以专用的GU3303A发电机组智能控制器为核心，配套专业的PC级ATS自动切换开关为主体，采取模块化设计思路，布线合理，体积小巧，外部接线简单，操作、安装和后期维护方便。其基本功能是：备用发电机组自动启动，双电源供电自动切换，集发电机组保护、监测、控制于一体，基本实现机房无人值守功能。切换柜具有丰富的扩展功能，以适应多种环境下不间断电源供应的要求。
一、基本功能说明
1、机组自启动：当市电停电时，控制柜发出信号启动发电机组。
2、自动切换：发电机组运行正常之后，控制柜自动切换到发电机组供电状态。
3、发电机组运行状况监测：全液晶面板显示发电机组运行数据和故障报警，当机组出现高水温、低油压、电压超限(过压、欠压)、转速超限（超速、欠速）时，控制器报警提示，如超过设定参数极限，机组自动停机保护。
4、当市电恢复正常供电后，控制柜自动切换回市电供电状态，发电机组经过设定的内部程序，自动停机。
5、发电机组自动/手动工作方式选择：特殊情况下需要手动操作发电机组，可以通过控制器按键，设定为手动工作方式，人为手动控制发电机组的启动和停机。在控制器设定为手动状态下，ATS开关不能自动切换；
6、ATS开关自动/手动工作方式选择：特殊情况下需要手动切换供电回路，可以通过ATS开关控制钥匙，设定为手动工作方式，然后利用配套的转换手柄进行手动切换。当ATS开关设定在自动工作方式下，I路市电输入为高优先级。
7、ATS开关强行置零：特殊情况下需要同时切断市电和发电的双回路，可在ATS开关设定在手动方式时，利用配套手柄强制置“零”位，同时切断市电和发电两路电源。
8、自动浮充充电(选配)：切换柜可选配内置浮充充电器，只要有正常市电输入，就对发电机组启动蓄电池进行自动浮充充电，保障蓄电池处于随时可用的状态，避免紧急状态下由于蓄电池亏电而无法启动发电机组。当发电机组启动后，切换柜自动断开浮充充电回路。
二、控制面板及操作说明

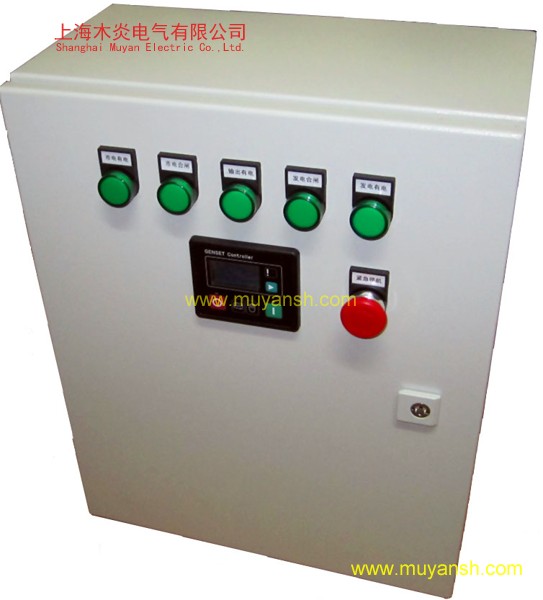

1、门板指示灯及按钮说明：
※市电来电指示：当ATS开关I路市电输入端有电时，指示灯点亮。
※发电来电指示：当ATS开关II路发电机组输入端有电时，指示灯点亮。
※市电合闸指示：当ATS开关处于I路市电合闸供电状态时，指示灯点亮。
※发电合闸指示：当ATS开关处于II路发电机组合闸供电状态时，指示灯点亮。
※输出有电指示：当ATS开关输出端有电时，指示灯点亮。
※紧急停机按钮：当发生异常状况需要紧急停机时，按下该自锁按钮后，控制器无条件断开油门输出，油门继电器断电，发电机组紧急停机；顺时针旋转该按钮后，自动弹出复位。
2、控制面板说明：
控制器操作面板分三部分：LCD显示测量参数及运行状态、公共警告故障指示灯、操作按键和控制模式选择键。液晶LCD可以同时显示两行的数据信息，LCD的背光功能，令操作者在白天或黑夜等任何时候都能看清楚数据，按任意键后一定时间会自动关闭背光。液晶（LCD）显示及其控制键为操作者提供一个友好操作界面，方便操作人员读取信息和设定运行参数。
控制器测量显示数据：
※发电机相电压：来自于发电机相电压信号；
※发电机频率：来自于发电机相电压信号自动计算转换；
※发动机转速：来自于发动机的速度传感器或者发电机相电压信号自动计算转换；
※发动机油压：来自于发动机的机油压力传感器，如果传感器为开关量类型，则不显示具体压力数值，只提供低油压报警/停机功能；
※发动机温度：来自于发动机的温度传感器，如果传感器为开关量类型，则不显示具体温度数值，只提供高温报警/停机功能；
※蓄电池电压：来自于发电机组启动蓄电池，如选配有浮充充电器，则显示为浮充电压；
※运行时间：发电机组运行时间累计。
三、切换柜参数及安装
工作环境：环境空气温度-20℃～ 70℃；湿度95%RH无凝露；无易燃易爆气体及粉尘；
箱体尺寸：400mm（宽）×500mm（高）×210mm（厚）可订制；柜门合页在左侧，钥匙右侧。
安装方式：挂壁式安装。箱体附带4个安装挂件，可用8mm膨胀螺栓钻墙固定。
ATS开关额定电流：100A可订制；额定线电压：440VAC/三相四线；额定频率：50Hz；
ATS开关驱动电源：单相220VAC；
6、直流控制回路电压：12VDC；
7、发电机组选择：适用于额定电流100A及以下，额定线电压380VAC的三相四线柴油发电机组，也可通用于单相220VAC的柴油发电机组。发电机组必须配备完善的起停控制继电器或者电磁阀，油门及转速控制为机械类或电子类的自动调节方式，保护传感器为开关量或者电阻量传感器。
四、订制说明
鉴于双电源自动切换柜配置方案选型的灵活性和单一订制的特殊性，以上切换柜简介仅供客户选型时参考，切换柜所具有的基本功能、扩展功能、布局尺寸、IP防护等级，均可以按照客户要求订制，最高防护等级可达IP65。
如因切换柜元器件产品升级，或者因设计的更新优化而造成切换柜参数及外观的改动，恕不另行通知。切换柜详细的参数设置和操作方法，请参阅配套的操作手册和使用说明书。
