我公司新推出一款发电机组控制屏,作为远程操作发电机组时使用,最适合发电机组和控制屏相隔一定距离的场合,比如发电机组装在车尾部,控制屏安装在驾驶楼,采用本控制屏,可以在驾驶楼随意操作监控发电机组。

         本控制屏适合大部分柴油发电机组品牌和型号,比如小型的日系:久保田、雅马哈、大洋等品牌,大型发电机组如康明斯、上柴、潍柴等,功能和参数可以根据机型和要求定制。

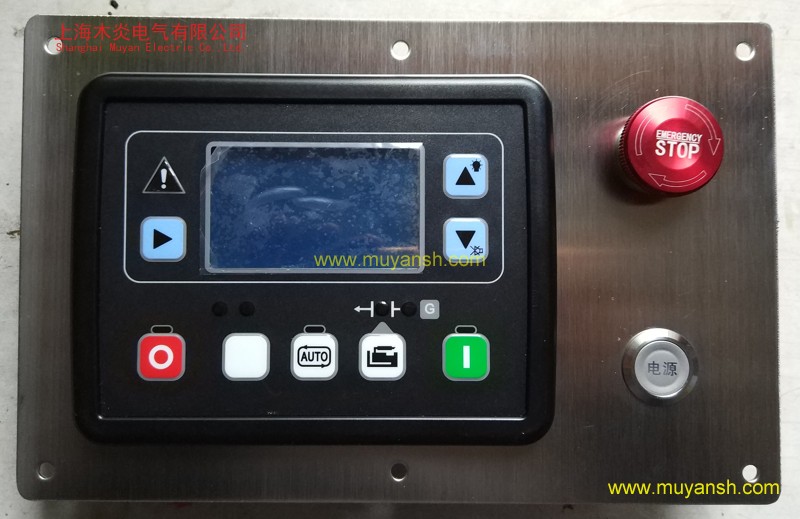

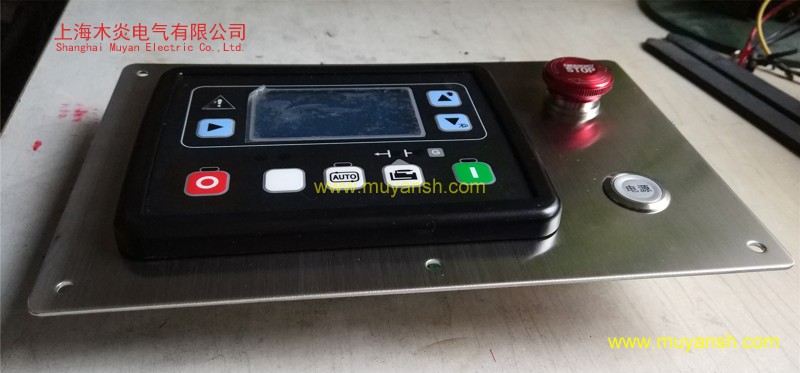

         此款控制屏采用GM810单机控制器为核心,配合不锈钢面板,不锈钢急停开关和电源按钮,外观高档美观,经济实用。

其控制屏端能实现的基本功能是:发电机组启动/停机和运行参数的监测/报警。

  • 基本功能说明

1、机组启动/停机:可在远程控制屏端直接启动和停止发电机组,和发电机组自带的控制系统相互独立,可各自进行发电机组操作。

2、发电机组运行状况监测:采用液晶面板显示发电机组运行数据和故障报警,当机组出现高水温、低油压、电压超限(过压、欠压)、转速超限(超速、欠速),控制器报警提示,如超过自定义参数极限,机组自动停机保护。

3、紧急停机按钮:当发生异常状况需要紧急停机时,按下该自锁按钮后,控制器无条件输出停机信号,发电机组紧急停机;待排除故障后,顺时针旋转该按钮,自动弹出复位。

4、电源开关:可打开或者关闭控制屏的直流电源。



  • 控制面板功能及操作简介

整个面板分三部分:LCD显示测量参数及运行状态、公共警告/故障指示灯、操作按键和控制模式选择键。LCD能同时显示多行的数据信息,LCD的背光功能,令操作者在白天或黑夜等任何时候都能清楚看到信息。液晶(LCD)显示及其控制键为操作者提供一个友好操作界面,方便操作者读取信息和设定运行参数。

测量显示数据(基本功能):

※发电电压 V:三相/单相电压;

※发电频率 Hz:电压信号自动计算转换;

※发动机转速RPM:信号来自发电电压频率转换或者转速传感器数值;

※发动机油压报警:提供低油压报警/停机功能,配模拟传感器可显示具体数值;

※发动机温度报警:提供高温报警/停机功能,配模拟传感器可显示具体数值;

※电池电压Vdc:来自于发电机组启动蓄电池电压;

※发电机组运行时间Hour:发电机组运行时间累计。

扩展功能:可根据需求,扩展订制为电流互感器型控制屏,但需加装外置电流互感器。如果加装电流互感器后,可测量:发电机三相电流、三相视在功率和总视在功率、三相有功功率和总有功功率、三相无功功率和总无功功率、三相功率因数和平均功率因数等参数。



  • 控制屏参数及安装
  • 工作环境:海拔1000米以下;空气温度-20℃~ 40℃;干燥环境无凝露;无易燃易爆气体及粉尘;室内安装。
  • 安装方式:在驾驶室或者其他合适箱体上,开嵌入孔,嵌入式安装,四角螺丝固定。
  • 控制器待机功耗:约为1W(消耗发电机组蓄电池电量)。
  • 最小尺寸(可按要求定制):基本功能最小尺寸250mm(宽)×160mm(高)×100mm(预留安装空间),尺寸可定制。
  • 直流控制回路电压:12VDC/24VDC。



四、订制说明

  • 鉴于控制屏配置方案选型的灵活性和单一订制的特殊性,以上控制屏简介仅供客户选型时参考,控制屏所具有的基本功能、扩展功能、布局尺寸,均可以按照客户要求订制。
  • 如因控制屏元器件产品升级,或者因设计的更新优化而造成控制屏参数及外观的改动,恕不另行通知。控制屏详细的参数设置和操作方法,请参阅配套的操作手册和使用说明书。
